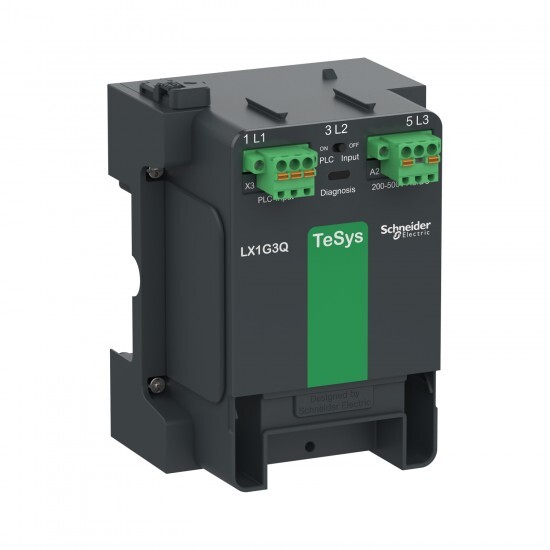

LX1G3QBEEA Schneider Electric
LX1G3QBEEA Schneider Electric
Opis
Krmilni modul LX1G za TeSys Giga kontaktor LC1G115-225, 24...48V AC/DC, 3 polni
Tehnične lastnosti
| Glavno | |
| Serija izdelka | TeSys G |
| Izdelek ali sestavni del | Tuljava kontaktorja |
| Skupina izdelkov | TeSys |
| Opis polov | 3P |
| Kratko ime naprave | LX1G |
| [Uc] Krmilna napetost | 24 do 48 V AC/DC 50/60 Hz |
| Združljivost izdelkov | LC1G115...225 |
| Združljivost serije/obsega | TeSys G LX1G Tuljava kontaktorja |
| Maksimalna operativna stopnja | 600 cyc/mn 60 °C |
| Mehanska vzdržljivost | 5 Mciklov |
| Operativni čas | 20 do 35 ms Odpiranje 40...55 ms Zapiranje |
| Število modulov na PLC na PC | 1 |
| Komplementarno | |
| Povezave - terminali | Krmilno vezje push-in termination 1 0.2-2.5 mm² Solid stranded without cable end sleeve AWG 26 do AWG 12 Krmilno vezje push-in termination 1 0.25-2.5 mm² Prilagodljiv with cable end sleeve AWG 24 do AWG 14 Krmilno vezje push-in termination 2 0.5-1.0 mm² Togo ali opleteno with cable end sleeve AWG 20...AWG 18 |
| Omejitve napetosti regulacijskega vezja | Delujoče 0,8 do 1,1 Uc 60 °C) Opustitev 0...0.45 Uc 60 °C) |
| Inrush power in VA | 330-330 VA 48 V AC, 50 Hz |
| Tehnologija tuljave | Vgrajeni dvosmerni omejevalnik |
| Hold-in power consumption in VA | 6.2-6.2 VA 48 V AC, 50 Hz |
| Poraba energije pri zadrževanju v W | 3.6-3.6 W zaDC omrežje |
| Vklopna moč v W | 205.0 W DC |
| Okolje | |
| Temperatura okoliškega zraka za delovanje | -25-60 °C |
| IP stopnja zaščite | IP20 IEC 60529 |
| Stopnja onesnaženosti | 3 v skladu s/zIEC 60947-1 |
| Temperatura okoliškega zraka za skladiščenje | -60-80 °C |
| Nadmorska višina delovanja | 3000 m Brez redukcije 5000 m Z redukcijskim faktorjem |
| Standardi | EN/IEC 60947-4-1 UL 60947-4-1 A CSA C22.2 št. 60947-4-1 |
| Elektromagnetna kompatibilnost | EMC imuniteta v skladu s/zIEC 60947-4-1 Preverjanje emisijKriterij A v skladu s/zIEC 60947-4-1 Odpornost na sevano radio-električno interferenco - testni nivo:20 V/m v skladu s/zEN/IEC 61000-4-3 Test odpornosti na padce napetosti in prekinitve v skladu s/zSEMI F47 |
| Višina | 144.5 mm |
| Širina | 105.7 mm |
| Globina | 94.0 mm |
| Dovoljena temperatura okoliškega zraka okoli naprave | -40-70 °C Pri Uc |
| Količina na set/komplet | 1 |
